FPC 物联网超微天线
产品型号: OI-NG2307-4G
应用场景: 体积受限的物联网4G监测终端
核心亮点:
⑴ 尺寸超小;
⑵ 高增益;
⑶ 全方向;
⑷ 众多应用成功案例;
⑹ 有效降低信号盲区困扰;
⑺ 10cm 馈线;
⑻ IPEX-1接头。
产品简介
FPC物联网超微天线
▶OverIoT 系列FPC超微物联网天线是尼果物联秉承多年物联网、智能家居产品实践经验，针对体积受限智能终端打磨的专用特种高效天线，可以应用 4G/CAT1/LTE 频段，工作频段在 1.70Ghz-2.7Ghz 自带 背胶和同轴线的柔性 FPC 内置天线。FPC 天线体尺寸为 18*7mm，厚度仅 0.2mm（包含背 胶）。自带 RF0.81 同轴线，线损更小，线材更柔软，线长 10cm，IPEX 一代接口。
▶天线适用于各种体积受限的采用 4G/CAT1/LTE 频段的天线内置化的电子产品、通信设备等。欢迎接洽尝鲜体验和项目激发。
规格参数
| 产品型号：OI-NG2307-4G（欢迎接洽尝鲜体验和项目激发） | |||
| 天线带宽： | 1700-2700Mhz | 天线增益： | 2.14dBi(1700-21700Mhz);1.23dbi(2170-2700Mhz) |
| 天线效率： | 57.2%(1700-21700Mhz);49.76%(2170-2700Mhz) | 驻波比： | ＜3.5 |
| 极化方向： | 垂直极化 | 辐射方向： | 全向 |
| 输入阻抗： | 50Ω | 最大功率： | 5W |
| 天线体尺寸： | 18.0*7.0*0.2mm | 同轴线规格： | RF0.81 |
| 同轴线长： | 100mm (长度不能擅自改变） | 接口规格： | IPEX1代 |
- 注意事项:
- 天线应粘贴在产品内部的绝缘体表面，请不要将天线体粘贴在金属导体表面。
- 天线体与金属导体应保持不少于 3mm 的间距，且与金属导体的间距越大越好。
- PCB 板作为一块导体同样需要与天线保持尽量远的距离。
- 天线的同轴线不要缠绕在天线体上，否则可能导致天线性能下降。
- 天线的阻抗可能因不同产品的结构差异发生偏移，可以预留π型阻抗匹配器件进行调试改善。

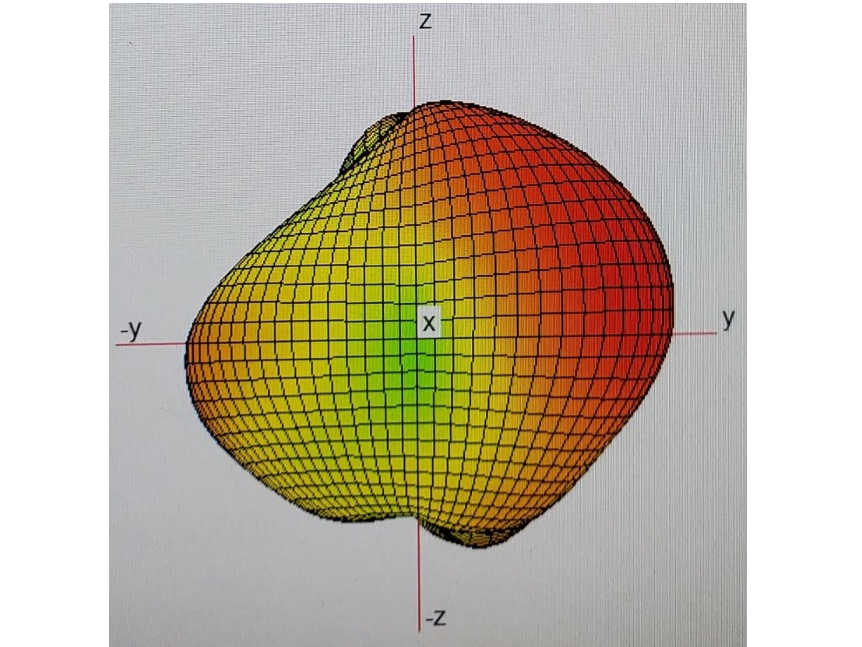

- 天线方向图：
